Rotorlu Tip Isı Geri Kazanım Üniteli Klima Santrali

Genel Açıklama
Teknik Özellikler

Ventas klima santrallerinde, 1.000 m3/h’ten 100.000 m3/h’e kadar hava debisi aralığında 29 farklı

model ünite büyüklüğü sağlanmaktadır.

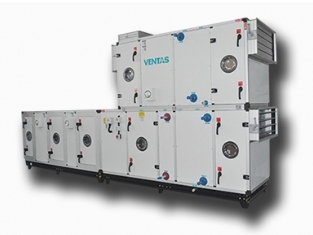

Rotorlu Tip Isı Geri Kazanım Üniteli Klima Santralleri

Prensip olarak rotorlu tip havadan havaya ısı geri kazanım sistemlerinde, direkt olarak egzoz

havasından taze havaya ısı transferi yapılarak ısıtma ve soğutma şartlarında iç ortam yük değerinden

tasarruf sağlanmış olur.

Tamburlu (Rotary) olarak adlandırılan ısı geri kazanım üniteleri dairesel olarak üst üste sıralanmış olan

alüminyum plakalardan oluşmakta olup, plakalar üst üste geldiğinde aralarından hava geçişine izin

verecek şekilde tasarlanmışlardır. Bu tip ısı geri kazanım ünitelerinde kullanım şartlarına bağlı olarak

%50′den başlayarak %85′e kadar varan verimlilik değerleri elde edilebilmektedir. Günümüz enerji

maliyetleri göz önüne alındığında, enerji tasarrufu kabiliyetleri daha yüksek olan bu tip rotorlu ısı geri

kazanım üniteleri kullanımı her geçen gün yaygınlaşmaktadır. Ayrıca plakalı tip ısı geri kazanım

ünitelerine göre don riski çok daha düşük olduğundan özellikle soğuk hava şartlarında çalışacak olan

klima santralleri seçimlerinde rotorlu tip ısı geri kazanım üniteleri yaygın olarak kullanılmaktadır.

Montaj ve uygulama şekillerinden dolayı %2-4 seviyelerinde karışım kaçağı istem dışı söz konusu

olabilmesine karşın yüksek verimlilikleri nedeni ile projelerde tercih edilmektedirler. Ayrıca uygun

konstrüksiyon tasarımı ve alınacak tedbirler ile karışım kaçağının sadece taze hava tarafından egzoz

havası yönüne doğru olması sağlanabilmektedir.

Rotorlu tip ısı geri kazanım üniteli klima santralleri epoxyal uygulama alternatifi sağlayabildikleri gibi,

kullanım şekli detaylarına göre yoğuşma ve entalpi rotorlu olarak ta farklı konfigürasyonlarda

üretilmektedirler.

%100 taze havalı cihazlarda veya gerektiğinde karışım havalı cihazlarda rotorlu tip ısı geri kazanım

ünitesi kullanılabilmektedir. Taze hava karışım oranlarına bağlı olarak farklı konfigürasyonlarda

rotorlu

tip ısı geri kazanımlı klima santralleri tasarlanabilmektedir. Cihaz tasarımları iç ve dış hava şartlarının

durumuna, klima santralinin projede ki uygulama detayına bağlı olarak farklı alternatiflerde

olabilmektedir.

Panel ve Dış İskelet Sistemi

VKS serisi klima santralleri 25mm, 45mm ve 60mm panel kalınlığında olmak üzere 3 farklı panel

kalınlığında üretim yapılmaktadır.

Ayrıca 45 mm ve 60 mm panel kalınlığında imal edilen hijyenik tip klima santralleri ile de hastane

(ameliyathane ve temiz oda), ilaç fabrikaları, gıda fabrikaları, kimyasal üretim alanları ve benzeri

uygulamalara yönelik çözümler sunulmaktadır.

Klima santrallerinde taş yünü, cam yünü veya poliüretan gibi farklı panel dolgu malzemesi seçenekleri

ile üretim yapılabilmektedir.

Klima santrallerinde 0,80mm’den 1,2 mm’ye kadar sac kalınlık alternatifleri sunulabilmektedir.

Klima santrallerinde galvaniz, paslanmaz, alüminyum ve PVC kaplı sac gibi farklı alternatif panel

materyalleri kullanılabilmektedir. Klima santrallerinin dışında özel RAL 9018 boyalı sac

kullanılmaktadır.

Klima santralinin dış iskeletinde özel alüminyum profiller kullanılmaktadır. Profiller, santral içi basınç

kayıplarını en düşük seviyeye indirmek ve cihaz içinde oluşabilecek kirliliğe engel olmak amacı ile

tamamen kapalı bir tasarıma sahiptir.

Dış iskelet sistemini birleştiren köşe ve omega parçaları, profil ve takviyelerin yapılarına uygun şekilde

dizayn edilmiş olup, ısıya dayanıklı cam takviyeli kompozit malzemedir.

Paneller sandviç yapıda çift cidarlı olarak üretilmektedir. Panellerde ses ve ısı yalıtımı dolgu

malzemesi

standart olarak 70 kg/m3 yoğunluklu taş yünü izolasyon malzemesi kullanılmaktadır. Poliüretan veya

cam yünü gibi izolasyon malzemeleri de opsiyonel olarak kullanılabilir. Panellerin dış iskelete yerleşen

kısımlarında özel yüzey tasarımlarına sahip, EPDM malzemeden sızdırmazlık contaları kullanılmaktadır.

Klima santrallerinde aerodinamik formda kanatları bulunan ve gizli dişli tahrik sistemi ile çalışan hava

ayar damperleri kullanılmaktadır. Damper kanatları ve çerçevesi alüminyum profilden mamüldür. Dişli

ve yataklama sistemi özel ısıya, darbeye ve toza dayanıklı sert kompozit malzemedin mamüldür.

Damper kanatları arasında hava sızdırmazlığının sağlanması için özel contaları mevcuttur.

Vantilatör ve Aspiratör

Klima santrallerinde vantilatör veya aspiratör üniteleri standart hücre yapısında imal edilmektedir.

Vantilatör ve aspiratörler; öne eğik kanatlı veya geriye eğik kanatlı, statik ve dinamik olarak

balanslanmış radyal çift/tek emişli yüksek verimli fanlar olarak seçilebildiği gibi, plug fanlı olarak ta

dizayn edilebilmektedirler. Fanların elektrik motoru ile aynı ﬂase üzerine montajı yapılır. Özellikle bu

hücrede oluşabilecek titreşimin cihazın diğer aksamlarına iletilmesini engellemek amacı ile kapasite,

boyut, fan ve elektrik motoru devir sayılarına bağlı olarak belirlenen adet ve boyut özelliklerinde

kauçuk esaslı veya yaylı titreﬂim izolatörü kullanılmaktadır.

Kayış Kasnaklar

Fan ve motor aksamlarında kullanılacak olan kasnaklar, DIN 2211 ve TS 148 normlarına uygun sıkma

burçlu V kayış kasnaklardır. Kasnaklar iki parçadan oluşmaktadır.

İlk parça fabrikasyon olarak fan ve motor miline takıldıktan sonra ikinci parça herhangi bir donanıma

ihtiyaç duyulmadan takılabildiğinden, istenildiğinde kasnak ebadı değişimini çok kolaylaştırmaktadır.

Motor ve fan kasnakları arasında ki güç aktarımını sağlamak amacı ile TS 198/40 DIN 7753/1

normlarına uygun dar V kayışları veya TS 198/1, DIN 2215 normlarına uygun klasik V kayışları

kullanılmaktadır. Fan ve motor arası kayış bağlantısı gerginliğinin uygun düzeye getirilmesi için

kullanılan bir kayış gerdirme tertibatı bulunmaktadır.

Filtreler

Santraller ile birlikte işlevine yönelik kullanılacak olan farklı filtre sınıfları için montaj kasaları dizayn

edilmiştir. Bu dizayn sayesinde filtreler yaylı sistemler ile yuvalarına kolaylıkla yerleştirilebilmektedir.

Bu dizayn ile filtrelerde oluşabilecek by-pass miktarı minimum seviyelere indirilmektedir. Galvaniz

kasaya sahip ön filtre olarak kullanılan G3 – G4 sınıfı filtreler galvaniz tel bağlantılar ile hava geçişine

dayanımları arttırılmış şekilde montaj yapılırlar.

Klima santrallerinde farklı sınıflarda torba filtreler ikinci kademe filtre olarak kullanılmaktadır. Hatta

hijyenik klima santrallerinde torba filtreler ön filtreleme olarak kullanılırlar. Torba filtrelerin F5 sınıfı

ile

F9 sınıfı arasında seçim yapılarak uygulanması mümkündür. Klima santrallerinde gerektiğinde F5 – F9

arası sınıfta son filtre olarak rijit filtreler kullanılabilmektedir. Klima santrallerinde özellikle

istenmeyen

kokuların filtrasyonu içinde karbon emdirilmiş panel veya kartuşlu şekilde aktif karbon filtreler

kullanılmaktadır.

Isıtıcı veya Soğutucu Bataryalar

Klima santrallerinde kullanılan ısıtıcı ve soğutucu bataryalar, akışkan özelliklerine bağlı olarak

alüminyum kanat / çelik boru ve çelik kanat / çelik boru olarak üretilmektedir.

Tüm bataryalar montaj öncesi hidrostatik teste tabi tutulmaktadır. Bataryalar montaj ve bakım

kolaylığı açısından özel sürgülü dizayn edilmektedir. Soğutma bataryası bulunan klima santrallerinde

paslanmaz malzemeden terleme tavası ve DIN 7728 standartlarına uygun 130 ºC ye kadar dayanıklı

polipropilen malzemeden damla tutucu standart olarak dizayn edilmekte ve bu şekilde üretim

yapılmaktadır.

Nemlendirme Üniteleri

Klima santrallerinde isteğe bağlı olarak buharlı veya sulu nemlendirme üniteleri standart hücre

yapısında üretilmektedir. Hücrede nemlendirme esnasında terlemeden doğan su damlacıklarının hava

ile birlikte mahale veya cihazın diğer bölümlerine taşınmasını önlemek amacı ile polipropilen

malzemeden imal damla tutucular kullanılarak, hücre içerisinde montajı yapılmaktadır.

Susturucu Modülleri

Susturucu modülleri standart hücre yapısında üretilmektedir. Susturucu kulisleri içinde taş yünü veya

cam yünü kullanılmaktadır. Kulislerin hava ile temas eden iki yönü fibrocam malzeme ile

kaplanmaktadır. Kulisler hücre içerisinde kapasite ve boyut özelliklerine göre değişik adetlerde

kullanılmaktadır.

Teknik veriler için lütfen ürün kataloğuna bakınız…
